某小区安防消防系统施工CAD详图与安防系统设计解析

在现代住宅小区的规划与建设中，安防与消防系统是保障居民生命财产安全的核心基础设施。一套设计精良、图纸清晰的施工详图，是系统得以准确、高效实施的关键。本文将围绕某小区的安防消防系统施工CAD详图及其安防系统设计进行综合阐述。

一、 安防消防系统CAD施工详图的重要性

施工CAD详图是连接设计与现场施工的桥梁。对于小区安防消防系统而言，详图需精确表达以下核心信息：

1. 系统架构总图：宏观展示安防（视频监控、周界防范、楼宇对讲、电子巡更等）与消防（火灾自动报警、应急疏散、灭火设施等）各子系统的点位布局、主干路由与中心机房位置。
2. 平面布置图：各楼层、公共区域、地下车库的摄像头、探测器、报警按钮、对讲门口机、消防栓箱、声光警报器等设备的精确安装位置、标高及管线预埋路径。

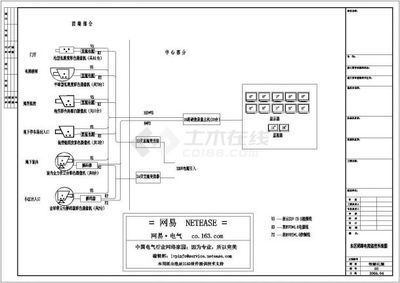

3. 系统原理图：清晰描绘信号传输、电源供给、网络拓扑及联动控制逻辑，如消防报警后如何联动视频监控抓拍、电梯迫降、门禁释放等。
4. 大样图与安装图：针对复杂节点（如监控立杆基础、机房机柜布置、特殊部位探测器安装）提供详细尺寸、材料与工艺说明。

详图的准确性、标准化和完整性，直接决定了施工质量、后期维护效率以及系统的整体可靠性。

二、 小区安防系统设计核心要素

基于CAD详图所承载的设计意图，该小区的安防系统设计应遵循“纵深防护、智能联动、管理便捷”的原则，主要涵盖以下子系统：

1. 视频监控系统：

• 全域覆盖：在小区主次出入口、周界围墙、公共道路、单元门厅、电梯轿厢、地下车库车道及车位集中区、儿童游乐及健身广场等关键区域布设高清网络摄像机。设计需明确摄像机类型（球机、枪机、半球）、分辨率、照度要求及存储周期。

• 智能分析：集成人脸识别、车牌识别、区域入侵检测、人群聚集报警等智能功能，并与门禁、停车管理系统联动。

1. 周界防范系统：

• 电子围栏与视频联动：在物理围墙或栅栏上设置脉冲电子围栏或震动光纤，一旦触发入侵报警，立即联动附近摄像机自动转向预置位录像，并弹出画面至监控中心。

1. 楼宇可视对讲系统：

• 联网管理：单元门口机具备人脸或刷卡开锁功能，室内分机可与中心管理机互联。访客呼叫、门禁开门记录实时上传至管理中心。

• 集成与扩展：可集成梯控功能，实现业主呼梯；预留与智能家居系统的接口。

1. 出入口管理与停车系统：

• 人车分流管控：人行通道设人脸识别闸机，车道设车牌识别道闸，实现业主无障碍通行，访客预约登记管理。

• 车位引导与反向寻车：地下车库部署超声波或视频车位探测，引导屏显示空位，支持手机APP寻车。

1. 电子巡更系统：

• 规划巡检路线：在重要设施、消防通道、偏僻角落设置离线巡更点或在线巡检站，规范保安巡逻工作，记录可查。

1. 安防监控中心：

• 集成平台：部署综合安防管理平台，实现视频监控、报警、门禁、对讲、巡更等子系统的统一管理、地图上图、智能联动与事件处理。

• 可靠保障：设计UPS不间断电源、防雷接地、专用空调，确保7x24小时稳定运行。

三、 安防与消防系统的联动设计

安防与消防系统并非孤立存在。在CAD详图与系统设计中，必须充分考虑二者的应急联动：

• 消防报警系统确认火情后，可向安防平台发送信号。
• 安防平台自动调出火警点及相关区域的实时视频画面。
• 联动打开应急疏散路径上的门禁通道。
• 启动消防应急预案，引导人员疏散，并为消防救援提供现场视频信息支撑。

四、

某小区的安防消防系统施工CAD详图，是将其先进的安防设计理念转化为现实保障的精确蓝图。优秀的设计结合精准的施工图纸，方能构建起一个“人防、物防、技防”相结合，覆盖全面、反应迅速、管理智能的现代化小区安全防护体系，为居民营造真正安心、舒心的居住环境。在项目实施中，必须严格按图施工，并做好图纸交底与变更管理，确保最终系统功能与设计目标高度一致。
